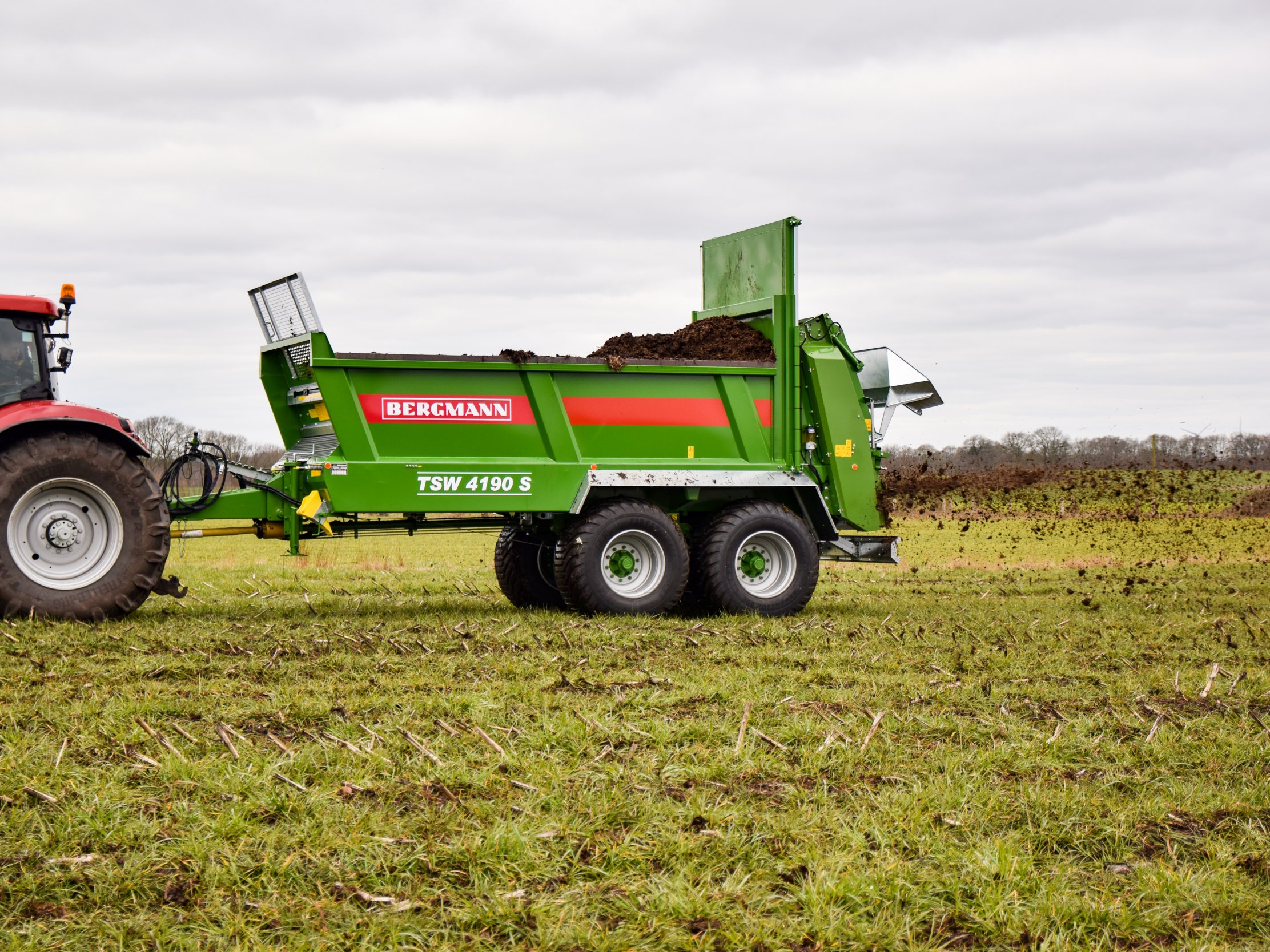

TSW 4190 S to dwuosiowy rozrzutnik uniwersalny o dopuszczalnej masie całkowitej od 18 do 19 ton. Wyposażony jest w stożkową wannę wykonaną całkowicie ze stali, stabilną ramę drabinkową i niewymagający konserwacji napęd. Ciąg napędowy jest centralnie zabezpieczony i umożliwia długi czas stosowania nawet w trudnych warunkach. Adapter rozdrabniający jest wyposażony w dwa poziome walce frezowe i ma wysokość przepustową 1 400 mm. Dla zapewnienia optymalnego rozdrabniania rozrzucanego materiału walce frezowe są wyposażone w przykręcane, łatwo wymienialne, podwójne zęby w kształcie litery V. Napęd walców frezowych następuje seryjnie za pośrednictwem łańcuchów rolkowych. Napęd walców frezowych może być opcjonalnie realizowany za pomocą napędu kardana. Seryjny standardowy talerzowy adapter rozrzucający jest wyposażony w dwa talerze rozrzucające (każdy o średnicy 1 000 mm, sześć regulowanych łopatek rozrzucających na każdym talerzu). Idealnie nadaje się do optymalnego rozdziału wszystkich materiałów rozrzucanych (obornik, kompost, wapno itp.). W zależności od rozrzucanego materiału standardowy talerzowy adapter rozrzucający nadaje się do rozrzucania z szerokościami roboczymi do 24 m. Duża różnorodność opcji umożliwia optymalne dostosowanie do wymagań użytkownika.
| Wymiary |
| Długość |
8.130 mm |
| Szerokość |
2.550 mm |
| Wysokość |
3.305 mm |
| Długość nadwozia |
5.600 mm |
| Szerokość nadwozia |
2.050 mm |
| Wysokość nadwozia |
1.070 mm |
| Ciężar |
| Dopuszczalna masa całkowita |
18.000 kg |
| Dopuszczalna masa całkowita (opcja) |
19.000 kg |
| Masa własna z wyposażeniem podstawowym |
6.320 kg |
| Zaczep |
| Zaczep górny |
x |
| Dopuszczalny nacisk zaczepu zaczep górny |
2.000 kg |
| Ucho dyszla Ø 40 mm |
x |
| Zaczep dolny (opcja) |
x |
| Dopuszczalny nacisk zaczepu, zaczep dolny (opcja) |
3.000 kg |
| Ucho dyszla K80 |
x |
| Napęd |
| Wejściowa prędkość obrotowa wału przegubowego |
1.000 U/min |
| Nadwozie/przestrzeń ładunkowa |
| Ładowność |
11.680 - 12.680 kg |
| Pojemność ładunkowa |
15,8 m³ |
| Wysokość załadunku |
2.600 mm |
| Podłoga transportowa |
| Liczba łańcuchów podłogi transportowej |
4 |
| Wymiary ogniw łańcucha |
14 x 50 mm |
| Maksymalne obciążenie rozrywające na łańcuch podłogi transportowej (łącznie) |
25 (100) t |
| Napęd podłogi transportowej hydrauliczny |
x |
| Napęd podłogi transportowej z jednej strony |
x |
| Adapter rozdrabniający/adapter rozrzucający |
| Wysokość przepustowa zasuwy piętrzącej |
1.400 mm |
| Liczba poziomych walców frezowych |
2 |
| Liczba talerzy rozrzucających |
2 |
| Średnica talerzy rozrzucających |
1.000 mm |
| Grubość talerza rozrzucającego |
8 mm |
| Liczba łopatek rozrzucających na talerz rozrzucający |
6 |
| Grubość łopatek rozrzucających |
8 mm |
| Podwozie |
| Podwozie tandemowe |
x |
| Zawieszenie paraboliczne z kompensacją wahadłową |
x |
| Liczba kół |
4 |
| Liczba osi sztywnych |
2 |
| Oś podnoszona (opcja) |
x |
| Rozstaw osi |
1.900 mm |
| Hamulec pneumatyczny |
x |
| Prędkość transportu |
40 km/h |
| Ogumienie |
| Obręcz koła 22.5" |
x |
| Wymagania dotyczące ciągnika |
| Moc silnika (min. - maks.) |
88 - 147/120 - 200 kW/PS |
* Zastrzega się możliwość zmiany wymiarów, ciężarów i danych technicznych. Wymiary i ciężary nie muszą odpowiadać wersji seryjnej i są niewiążące.
